ベルギー人が、簡易条件下でEUVスキャナの動作速度を向上させる方法を発見した

新しいマイクロチップ製造における画像転写速度を加速する方法

チップの製造では、マスクからフォトレジスト層への図案転写が最も重要な工程です。このプロセスは品質と速度のバランスが必要であり、従来の高速化手段（照射強度の増加やフォトレジスト感光性の向上）は問題を伴います。

ベルギーのImec研究所は、業界ではまだ検討されていない驚くべき解決策を提案しました。

標準プロセスの流れ
1. 曝露
　フォトレジスト層にEUV光線でスキャンします。
2. アンリールと後曝露処理
　曝露後、チップは通常条件（クリーンルーム、大気圧、酸素約21％）で焼成および後処理が行われます。

新しい実験的構造

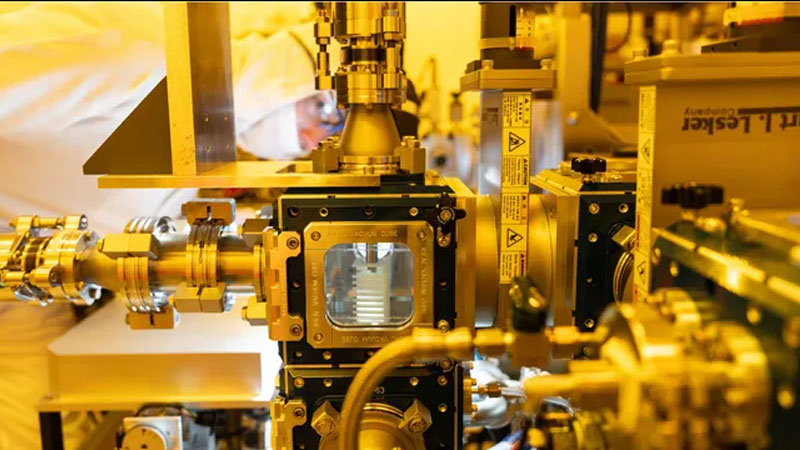

Imecはガス組成と材料パラメータを制御するセンサー付きの密閉ボックスを作成しました。これにより、異なるガス混合物で焼成・後曝露処理を行い、各段階でフォトレジストのデータを取得できます。

重要な発見
- 処理中に酸素濃度を50％まで上げると、フォトレジストの感光性が約15〜20％向上します。
- つまり、必要な構造サイズをEUV照射量を減らして達成でき、転写速度を速めたりエネルギー消費を抑えつつライン品質を損なわないことが可能です。

動作原理
酸素増加は、曝露された金属酸化物フォトレジスト（MOR）の化学反応を刺激します。これらの材料は低数値および高数値開口でのEUV投影に有望とされています。そのため、単純なガス環境の変更が現代EUVスキャナーの性能向上につながります。

実務的意義
- スキャナー自体を改造せずに効率を高める。
- チップ処理条件と関連費用の導入が必要。
- 製造業者からの関心は予測できないが、採用速度は不明。

このようにImecは、焼成プロセスでガス環境を変更することで先進マイクロチップ製造の加速ツールとなり得ることを示しました
